瑞士SISTAG MF型刀闸阀 汉达森为您提供一手货源
SISTAG公司(SISTAG AG )是瑞士著名的阀门制造商。多年来以其卓越的品质，丰富的经验和领先的设计为世界各地用户提供优质服务，并获得广泛认可。西虎公司在瑞士本土和美国拥有制造厂，主要生产和销售各种刀闸阀、蝶阀、闸门、翻板闸门、止回阀及其他特种阀门，产品主要应用于石化、化工、冶金、矿业、造纸、水处理、电力、饮料等行业。
SISTAG公司广泛采用现代化的阀门生产系统，开发、设计、加工、装配、测试和管理全面数字化，拥有ISO9001/EN29001质量管理系统认证， PED、ATEX和GOST安全认证。拥有三条生产流水线，一个数控加工中心，一个大型自动化仓储系统。

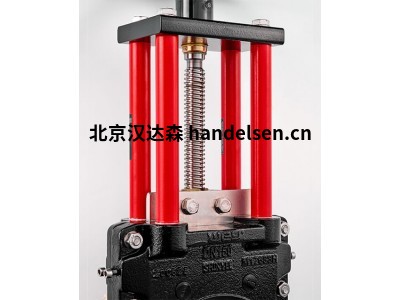

刀闸阀
产品特点:
专利性的填料组件,可以在线调整或添加填料,内置刮刀,可以清除阀板附着物。
弹性密封夹持于阀体,形成软硬双重密封,实现双向零泄漏。
阀板全程在导槽内运动,可以双向承受高压差。
阀体内部流体动力学设计。避免物料堆积与沉淀。
连接方式：
·对夹式
·法兰式
·支耳式
应用领域:
石化和化工:各种粉料、颗粒、浆液、废渣、固液混合体如:聚乙烯、PTA、 ABS、聚丙烯、EVA、PVC
矿山和冶金:选矿和矿浆输送,尾矿处理,金属提炼
市政:污水、污泥、带固体颗粒的废水
造纸:各种浓度的纸浆、浆渣控制
发电:煤灰气力、水力输送
其他:水泥、食品、饮料生产过程
SISTAG刀闸阀是最理想的底部无沟槽设计,这就意谓着阀板底端无法获得支撑,SISTAG阀门将两侧导槽延伸至阀体底部,对阔板提供全行程双向支撑,从而阀门可以双向承受高压差。
规格：
尺寸范围: DN50-DN2400
公称压力: PN10-PN160 ANSI CL150,CL300
工作温度:-30℃至240℃
MF型刀闸阀特点:

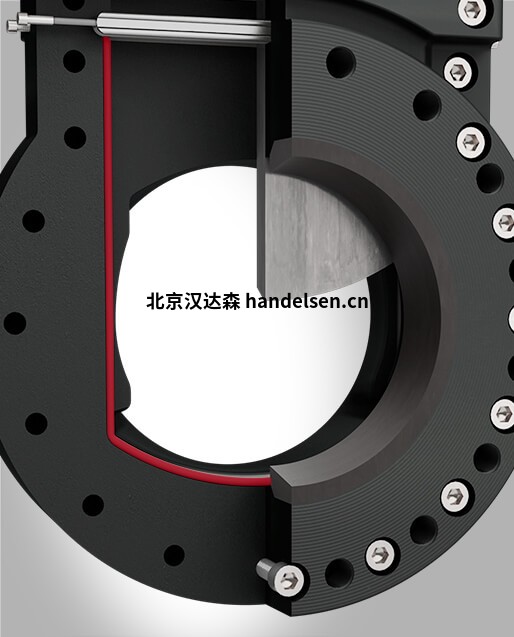

免损伤密封系统:
1密封阀座内嵌于阀体,避免被划伤和磨损,可靠性能的保证。
2阀板置于阀体内导槽而非飘动,密封置于阀板侧棱,自身实现双向零泄露。
3底部密封表面与阀体平齐,无沟槽。
自清洁设计:
1阀板前沿有棱角和刀口,可以自清洁阀座表面和切断流体中杂质。
2填料前后沿设置刮刀,可以自动清洁滑动的阀板,以保护填料。
3气缸末端缓冲设计,可有效清洁阀体底部密封面。
在线添加填料及其它特点:
1无填料压盖设计,填料置于阀体内,运行中可以随时添加填料,调节阀体两侧螺钉可以调整填料密封。
2阀门可以任意方向安装。
3阀门可以提供V型口设计,以具备良好的调节性能。
4可生产进行中拆卸下游管线。
5配置气动,电动或液压执行机构,实现各种口径阀门合适的控制。
设计规格：
设计规格口径: DN50-DN2200
泄露测试:DIN 3230第三部分一级(零泄露)
设计压力:最大10bar
连接法兰标准:
DIN 2501
PN10/16
面到面尺寸:
EN558-120系列
DN 3202 KI
主要部件材质：
阀体 316不锈钢铸铁
阀板 316不锈钢,球墨铸铁
阀座 NBR, EPDM, VITON
阀杆 430F不锈钢
螺栓螺母316不锈钢
选件: 阀体可以配置V型口,改善调节特性
阀体可内衬
镍阀板可以提供硬质合金
阀体表面处理：
阀体和执行机构表面喷涂两层环氧树脂,以提供可靠的大气腐蚀保护,符合SL29125标准标准
颜色:石头灰色(RAL7030)
气动阀门安装尺寸
|
DN |
D |
K |
BL |
H |
DH |
Ø |
T |
Screws |
⊕ |
Weight |
OP max. Bar |
|
50 |
165 |
125 |
43 |
275 |
150 |
M16 |
- |
4 pcs. |
4 |
10kg |
10 |
|
65 |
185 |
145 |
46 |
312 |
150 |
M16 |
12 |
8 pcs. |
6 |
12kg |
10 |
|
80 |
200 |
160 |
46 |
339 |
200 |
M16 |
13 |
8 pcs. |
6 |
15kg |
10 |
|
100 |
220 |
180 |
52 |
384 |
200 |
M16 |
16 |
8 pcs. |
6 |
17kg |
10 |
|
125 |
250 |
210 |
56 |
418 |
200 |
M16 |
18 |
8 pcs. |
6 |
21kg |
10 |
|
285 |
140 |
56 |
501 |
300 |
M20 |
16 |
8 pcs. |
6 |
31kg |
10 |
|
|
200 |
340 |
195 |
60 |
586 |
300 |
M20 |
18 |
8 pcs. |
6 |
43kg |
10 |
|
250 |
395 |
350 |
68 |
676 |
300 |
M20 |
21 |
12 pcs. |
8 |
59kg |
10 |
|
300 |
445 |
400 |
78 |
785 |
400 |
M20 |
21 |
12 pcs. |
8 |
82kg |
10 |
|
350 |
505 |
460 |
78 |
876 |
400 |
M20 |
18 |
16 pcs. |
12 |
99kg |
6 |
|
400 |
565 |
515 |
102 |
961 |
400 |
M24 |
24 |
16 pcs. |
12 |
137kg |
6 |
|
450 |
615 |
565 |
114 |
1063 |
500 |
M24 |
28 |
20 pcs. |
14 |
239kg |
4 |
|
500 |
670 |
620 |
127 |
1124 |
500 |
M24 |
28 |
20 pcs. |
14 |
259kg |
4 |
|
600 |
780 |
725 |
154 |
1312 |
630 |
M27 |
32 |
20 pcs. |
14 |
355kg |
4 |
